Характеристики маслонасосов
Шестеренные маслонасосы предназначены для перекачивания масла, дизельного топлива, мазута, легко застывающих жидкостей типа парафина и других, обладающих смазывающей способностью.
Роль рабочего органа в этих насосах выполняют шестерни. При вращении шестерен на стороне всасывания создается разряжение и жидкость под давлением на всасывании заполняет впадины между зу-бьями шестерен. Перемещаясь в сторону нагнетания, где зубья од-ной впадины входят во впадины другой, перекачиваемая жидкость вытесняется в нагнетательный патрубок.
Проточная часть выпускаемых насосов изготавливается из чугу-на, бронзы, алюминия.
Роторы изготавливаются, как правило, из стали (18??Т).
Допускаемая вакууметрическая высота всасывания при вязкости перекачиваемой жидкости 0,75 см2/с составляет около 5 м.
Условное обозначение электронасосных агрегатов: НМШ, Ш - шестеренный с внутренними опорами на лапах; НМШФ - шес-теренный с внутренними опорами фланцевый; первое число - подача насоса (литры на 100 оборотов), второе число - наибольшее давление, которое может обеспечить насос (кГс/см2 ) числитель дроби - подача агрегата (м3/ч); знаменатель - давление агрегата (кГс/см2); буква после дроби - условное обозначение материала гидравлической части насоса; цифра после дроби и последняя цифра - модификация исполнения по электродвигателю; Рп - возможность регулирования подачи (если Рп отсутствует в обозначении - подача не регулируется).
Насосы с индексом Б - гидравлическая часть (кроме роторов) -из бронзы Бр03Ц7С5Н1; ведущий и ведомый роторы - иэ стали 18???.
Насосы без индекса - гидравлическая часть из чугуна СЧ20, ведущий и ведомый роторы - иэ стали 18???.
Агрегаты типа ШГ предназначены для дозирования битума, пека и других подобных жидкостей с температурой до 190грС, конструкцией предусматривается обогрев.
Насосы трехвинтовые типа AI3B предназначены для перекачива-ния неагрессивных жидкостей кинематической вязкостью от 0,1 до 60сСт, обладающих смазывающей способностью и не имеющих абразивных примесей с температурой перекачиваемой среды до 100грС.
Рабочие органы - три винта с циклоидальным профилем нарезки винтовой линии (один из них - ведущий) и обойма с тремя сквозными смежными отверстиями.
Для защиты насоса и системы от давления выше номинального установлен предохранительный клапан.
На всасывающем трубопроводе должен быть установлен фильтр с ячейками размером не более 0,25 мм.
Исполнение электронасосных агрегатов - вертикальное и гори-зонтальное.
Условное обозначение агрегата:
А - конструктивный признак нового насоса, последующая цифра -исполнение; 3В - трехвинтовой насос; числитель первой дроби -подача насоса (литры на 100 оборотов ведущего винта); знаме-натель - давление (кГс/см2); числитель второй дроби - подача агрегата (м3/ч); знаменатель - давление (кГс/см2); буква после дроби - условное обозначение материала основных деталей насоса;
последняя цифра - модификация агрегата по типу электродвигателя. Если вводится обозначение ЗВх2 - насос с двухсторонним подводом жидкости, если "2" отсутствует в обозначении - то используется в агрегате насос с односторонним подводом жидкости.
Двухвинтовые насосы типа 2ВВ хотя и относятся к группе масло-насосов, они могут перекачивать несмазывающие (как чистые, так и загрязненные) жидкости с содержанием неабразивных механических примесей до 25% по массе, размером не более 0,2 мм

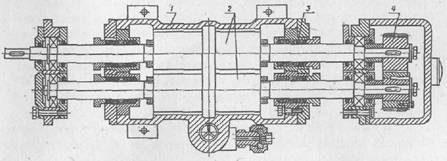

Рабочие органы насоса - корпус (обойма) и роторы (ведущий и ведомый), расположенные в смежных сквозных расточках корпуса (обоймы). Роторы имеют двухстороннюю винтовую нарезку специальной формы.
Жидкость, поступающая в насос через всасывающий патрубок, разделяется на два потока и заполняет впадины винтов. Благодаря различному направлению нарезки в правой и левой частях роторов, жидкость, движущаяся вдоль оси насоса к середине, вытесняется в нагнетательную полость.
Вращение с ведущего ротора на ведомый передается синхрони-зирующими шестернями.
Для защиты насоса и системы от перегрузок устанавливается предохранительный клапан.
Условное обозначение агрегата:
А - конструктивный признак нового насоса; I - исполнение; 2ВВ - двухвинтовой насос с выносными опорами; Г - с обогревом или охлаждением; числитель первой дроби - подача насоса при штатном электродвигателе; знаменатель - максимальное значение давления; числитель второй дроби - подача агрегата; знаменатель -давление агрегата; буква после дроби - материал проточной части насоса.
К группе вихревых насосов отнесен коловратный электронасос, который по своему конструктивному исполнению и функциональному назначению соответствует маслонасосам.
Насос предназначен для перекачивания высоковязких и пастообразных жидкостей.
Коловратные насосы отличаются от шестеренных тем, что на их ведущем и ведомом роторах имеются один - четыре зуба специальной формы, а также тем, что роторы не несут нагрузки, связанной с передачей крутящего момента, что значительно увеличивает срок эксплуатации насоса.
Силовая нагрузка передаётся синхронизирующими шестернями. Уплотнение вала насосов-торцовое.
Насосы имеют камеры обогрева (охлаждения), снабжены предохра-нительно-перепускными клапанами.
Насосные агрегаты на базе коловратных насосов состоят из насоса, электродвигателя и промежуточных регулирующих вариаторов, установленных на общей раме. Соединение - эластичными муфтами.
Материал деталей проточной части - сталь 12Х18Н12М3ТЛ.
Условное обозначение агрегата:
К - коловратный электронасосный агрегат; В - высокого давления; числитель первой дроби - рабочий объем (дм3); знаменатель - давле-ние на выходе насоса (кГс/см2); числитель второй дроби - подача насоса в агрегате (м3/ч); знаменатель - давление на выходе насоса в агрегате (кГс/см2); буква после дроби - условное обозначение исполнения гидравлической части насоса по материалу; Рп - возмож-ность регулирования подачи агрегата.
